КСО серии 285
Завод «ЭлектроТехПром» производит различные модификации камер КСО, одна из них 285:

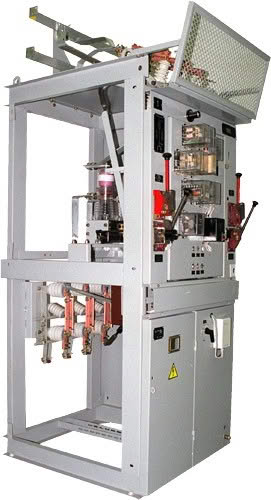

КСО-285 камера
сборная одностороннего обслуживания, предназначена для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью. Из камер КСО-285 обираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер. Климатическое исполнение У и Т, категория размещения 3 по ГОСТ 15150 В состав серии КСО 285 входят различные типоисполнения камер, отличающиеся друг от друга конструкцией, назначением и применяемой комплектующей аппаратурой.
Технические характеристики
Наименование параметра | Значение |
Номинальное напряжение, кВ | 6; 10 |
Максимальное рабочее напряжение, кВ | 7,2; 12,0 |
Номинальный ток главных цепей и |
|
сборных шин, А (сечение сборных шин, мм) | 630 (60х6); 1000 (60х8) |
Предельный сквозной ток короткого замыкания, кА | 51 |
Предельный ток термической стойкости (1-секундный), кА | 20 |
Номинальное напряжение вспомогательных цепей, В: | |
— цепи защиты, управления и сигнализации | 220 |
— цепи трансформаторов напряжения | 100 |
— цепи освещения внутри камеры | 36 |
— цепи трансформаторов собственных нужд | 380 |
Высота над уровнем моря | не более 1000 м |
Габаритные размеры схем (В х Шх Г),мм | 2780 х 1000 х 1100 |
Степень защиты готового распредустройства по ГОСТ 14254-80 для: | |
— фасада и боковой (левой) стороны | IP 20 |
— остальной части камер | IP 00 |
Вид климатического исполнения | У3 по ГОСТ 15150-69 |
Масса камеры КСО с выключателем (схема 8ВВ-600) | 420 |

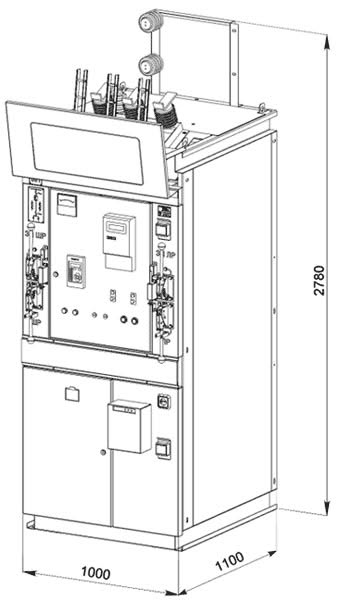

Габаритные и установочные размеры камер КСО-285
